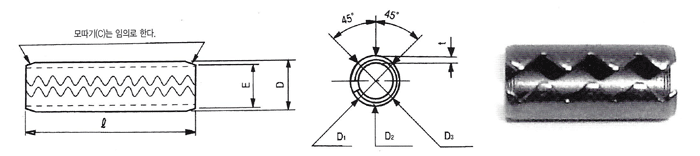

스프링 핀(Spring Pin) (일반용 KS B 1339, JIS B 2808)
[단위 ㎜]
| 호칭지름 | 1 | 1.2 | 1.5 | 1.6 | 2 | 2.5 | 3 | *3.5 | 4 | *4.5 | 5 | 6 | 8 | 10 | *12 | 13 | 14 | 16 | 20 | ||
| 각 부 치 수 |
D | 최대 | 1.2 |
1.4 |
1.7 |
1.8 |
2.25 |
2.75 |
3.25 |
3.84 |
4.4 |
4.84 |
5.4 |
6.4 |
8.6 |
10.6 |
12.5 |
13.7 |
|||
| 최소 | 1.1 |
1.3 |
1.6 |
1.7 |
2.15 |
2.65 |
3.15 |
3.7 |
4.2 |
4.7 |
5.2 |
6.2 |
8.3 |
10.3 |
12.3 |
13.4 |
|||||
| t | 기준치수 | 0.2 |
0.25 |
0.3 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
1 |
1.2 |
1.6 |
2 |
2 |
2.5 |
||||
| E | 최대 | 0.9 |
1.1 |
1.4 |
1.5 |
1.9 |
2.4 |
2.9 |
3.4 |
3.9 |
4.3 |
4.8 |
5.8 |
7.8 |
9.8 |
11.7 |
12.7 |
||||
| 2중전단하중 kgf(KN) |
70 |
104 |
158 |
171 |
281 |
440 |
633 |
861 |
1130 |
1425 |
1760 |
2532 |
4500 |
7030 |
8790 |
11500 |
|||||
(0.69) |
(1.02) |
(1.55) |
(1.68) |
(2.76) |
(4.3) |
(6.2) |
(8.44) |
(1108) |
(13.97) |
(17.25) |
(24.83) |
(44.13) |
(68.94) |
(86.2) |
(112.78) |
||||||
| 적용하는 구멍 |
경 | 1 |
1.2 |
1.5 |
1.6 |
2 |
2.5 |
3 |
3.5 |
4 |
4.5 |
5 |
6 |
8 |
10 |
12 |
13 |
||||
| 허용차 | +0.08 0 |
+0.09 0 |
+0.12 0 |
+0.15 0 |
+0.2 0 |
||||||||||||||||
[단위 ㎜]
| 길이ℓ |
호 칭 지 름 | ||||||||||||||||||||
| 기준수치 | 허용차 | 1 | 1.2 | 1.5 | 1.6 | 2 | 2.5 | 3 | *3.5 | 4 | *4.5 | 5 | 6 | 8 | 10 | *12 | 13 | 14 | 16 | 20 | |
| 4 | +0.5 0 |
○ |
○ |
○ |
○ |
||||||||||||||||
| 5 | ○ |
○ |
○ |
○ |
○ |
○ |
|||||||||||||||
| 6 | ○ |
○ |
○ |
○ |
○ |
○ |
○ |
||||||||||||||
| 8 | ○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||||||||||||
| 10 | ○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||||||||||
| 12 | +1 0 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|||||||||
| 14 | ○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|||||||||||
| 16 | ○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||||||||||
| 18 | ○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|||||||||||
| 20 | ○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|||||||||||
| 22 | ○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||||||||||
| 24 | ○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||||||||||
| 25 | ○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||||||||||
| 28 | ○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|||||||||||
| 32 | ○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|||||||||||
| 36 | ○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||||||||||||
| 40 | ○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|||||||||||||
| 45 | ○ |
○ |
○ |
○ |
○ |
○ |
○ |
||||||||||||||
| 50 | ○ |
○ |
○ |
○ |
○ |
○ |
|||||||||||||||
| 55 | +1.5 0 |
○ |
○ |
○ |
○ |
○ |
|||||||||||||||
| 56 | ○ |
○ |
○ |
○ |
○ |
||||||||||||||||
| 60 | ○ |
○ |
○ |
○ |
○ |
||||||||||||||||
| 63 | ○ |
○ |
○ |
○ |
○ |
||||||||||||||||
| 70 | ○ |
○ |
○ |
○ |
|||||||||||||||||
| 80 | ○ |
○ |
○ |
○ |
○ |
○ |
○ |
||||||||||||||
| 90 | ○ |
○ |
○ |
○ |
○ |
○ |
|||||||||||||||
| 100 | ○ |
○ |
○ |
○ |
○ |
○ |
|||||||||||||||
| 110 | ○ |
○ |
○ |
○ |
○ |
||||||||||||||||
| 120 | ○ |
○ |
○ |
○ |
○ |
||||||||||||||||
| 125 | ○ |
○ |
○ |
○ |
○ |
||||||||||||||||
| 140 | ○ |
○ |
○ |
○ |
○ |
||||||||||||||||
스프링 핀(Spring Pin) (경하중용)
[단위 ㎜]
| 호칭지름 | 1.6 | 2 | 2.5 | 3 | 4 | ||||||||
| 스 프 링 핀 |
D⑴ | 최 대 | 1.8 |
2.25 |
2.75 |
3.25 |
4.4 |
||||||
| 최 소 | 1.7 |
2.15 |
2.65 |
3.15 |
4.2 |
||||||||
| t | 0.15 |
0.2 |
0.25 |
0.3 |
0.4 |
||||||||
| E (최 대) | 1.5 |
1.9 |
2.4 |
2.9 |
3.9 |
||||||||
| 이중전단하중 | kgf | 95 |
158 |
247 |
356 |
629 |
|||||||
| (KN) | (0.93) |
(1.55) |
(2.42) |
(3.49) |
(6.16) |
||||||||
| 적 용 하 는 구 멍 | 1.6 |
+0.08 0 |
2 |
+0.09 0 |
2.5 |
+0.09 0 |
3 |
+0.09 0 |
4 |
+0.12 0 |
|||
| 길 이 ℓ |
4 | +0.5 0 |
○ |
||||||||||
| 5 | ○ |
○ |
○ |
||||||||||
| 6 | ○ |
○ |
○ |
○ |
|||||||||
| 8 | ○ |
○ |
○ |
○ |
○ |
||||||||
| 10 | ○ |
○ |
○ |
○ |
○ |
||||||||
| 12 | +1 0 |
○ |
○ |
○ |
○ |
○ |
|||||||
| 14 | ○ |
○ |
○ |
○ |
○ |
||||||||
| 16 | ○ |
○ |
○ |
○ |
○ |
||||||||
| 18 | ○ |
○ |
○ |
○ |
|||||||||
| 20 | ○ |
○ |
○ |
○ |
|||||||||
| 22 | ○ |
○ |
○ |
||||||||||
| 25 | ○ |
○ |
○ |
||||||||||
| 28 | ○ |
○ |
|||||||||||
| 32 | ○ |
○ |
|||||||||||
| 36 | ○ |
||||||||||||
| 40 | ○ |
||||||||||||
